تبخیر کننده ها یا مبدل های حرارتی ابزار مهمی هستند که در صنایع مختلف برای تبدیل یک ماده از یک دما به دمای دیگر استفاده می شوند. این ابزارها اغلب برای کاهش هزینه های انرژی و افزایش کارایی در فرآیندهای صنعتی استفاده می شوند. در این مقاله سعی داریم به بررسی کاربرد بخارساز در صنایع بپردازیم.
بخارسازها برای افزایش طول عمر محصولات و کاهش هزینه های انرژی در فضاهای باز و بسته استفاده می شوند. همچنین در صنایع غذایی، دارویی و کشاورزی کاربرد دارند. مبدل حرارتی (بخارساز) به عنوان یکی از ابزارهای پرکاربرد در صنایع برای تبدیل حرارت بین دو ماده مورد استفاده قرار می گیرد.
بخارسازها در صنایع مختلف به منظور تولید بخار یا تهویه استفاده می شوند. در بسیاری از صنایع نیاز به تولید بخار برای فرآیندهای مختلف وجود دارد. بخارسازها در اینجا نقش مهمی دارند. به عنوان مثال، در صنعت میعانات گازی، از بخارسازها برای تبدیل مایعات تبخیر پذیر به بخار برای استفاده در فرآیندهای حوزه پزشکی و درمانی، صنعت جوشکاری و صنایع پتروشیمی استفاده می شود. همچنین در صنایع غذایی از بخارسازها برای تولید بخار برای پخت و پز، تهویه و خشک کردن محصولات استفاده می شود.
بخارسازها در صنایع دارویی، خودروسازی و شیمیایی نیز کاربرد دارند. این دستگاه ها با تنظیم دما و فشار مناسب بخار را به صورت دقیق و کنترل شده تولید می کنند که در فرآیندهای تولید صنعتی بسیار حائز اهمیت است. ویپرایزر گازهای صنعتی دستگاهی است که برای تبدیل گازهای مایع ذخیرهشده (مانند اکسیژن مایع، نیتروژن مایع یا LNG) به گاز قابل استفاده در فرآیندهای صنعتی به کار میرود. این دستگاه با جذب حرارت از محیط، گاز مایع را تبخیر کرده و به فاز گازی تبدیل میکند.
ویپرایزرهای صنعتی بر اساس منبع حرارتی و طراحی به چند دسته تقسیم میشوند که هرکدام برای کاربردهای خاصی مناسب هستند.
1. ویپرایزر آبی (Water Bath Vaporizer)
طراحی و عملکرد
– از یک مخزن آب گرم (معمولاً بین 60 تا 80 درجه سانتیگراد) برای تبخیر گاز مایع استفاده میکند.
– گاز مایع از داخل کویلهای مسی یا استیل عبور میکند و با جذب حرارت از آب، به گاز تبدیل میشود.
– دارای ترموستات و سیستم کنترل دما برای جلوگیری از جوشش بیش از حد آب است.
مزایا
– راندمان بالا به دلیل انتقال حرارت یکنواخت توسط آب.
– مناسب برای گازهای با دمای تبخیر پایین مانند LNG (گاز طبیعی مایع).
– قابلیت استفاده در ظرفیتهای بالا (صنایع پتروشیمی و نیروگاهی).
معایب
– مصرف انرژی زیاد برای گرم نگهداشتن آب.
– نیاز به تعمیر و نگهداری دورهای (جلوگیری از خوردگی و رسوب).
– در محیطهای سرد ممکن است نیاز به سیستم ضد یخ داشته باشد.

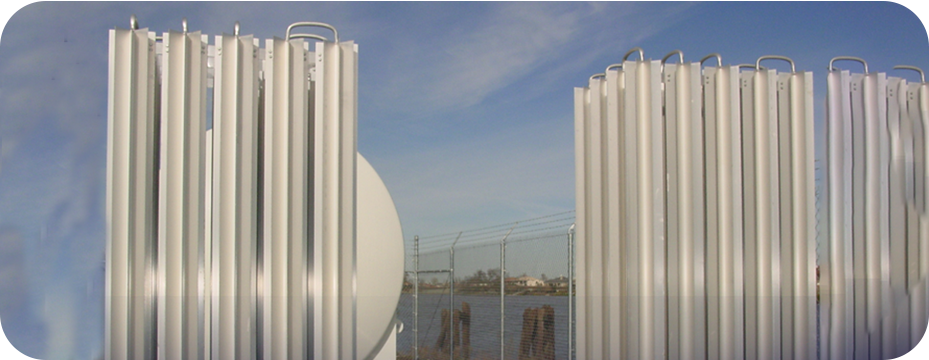

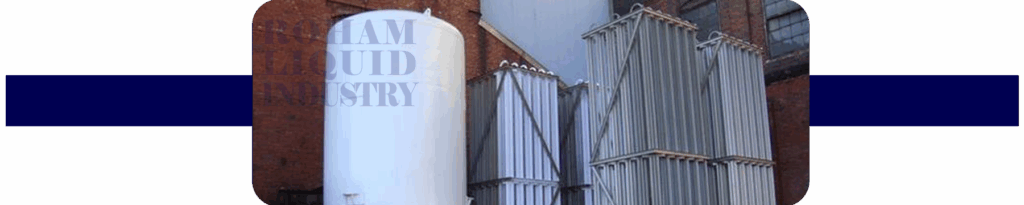

2. ویپرایزر هوایی (Ambient Air Vaporizer)
طراحی و عملکرد
– از هوای محیط به عنوان منبع حرارتی استفاده میکند.
– دارای پرههای آلومینیومی یا فینهای بزرگ برای افزایش سطح تماس با هواست.
– گاز مایع در لوله های داخلی جریان یافته و با جذب حرارت از هوا تبخیر میشود.
– کم مصرف (نیاز به انرژی اضافی ندارد).
– مناسب برای مناطق با آب و هوای معتدل تا گرم.
– نگهداری آسان و بدون نیاز به سیستم گرمایشی پیچیده.
– در هوای بسیار سرد (زیر ۱۰- درجه) کارایی کمی دارد.
– ممکن است در رطوبت بالا یخ بزند و نیاز به سیستم ذوب یخ داشته باشد.
طراحی و عملکرد
– از المنتهای حرارتی برقی برای تبخیر گاز مایع استفاده میکند.
– دارای ترموکوپل و کنترلرهای دقیق برای تنظیم دما.
– در مدلهای کویل گرمایی یا صفحهای ساخته میشود.
– دقت بالا در کنترل دما و فشار.
– راهاندازی سریع و پاسخگویی فوری به تغییرات مصرف.
– مناسب برای محیطهای سرد که ویپرایزر هوایی کارایی ندارد.
– هزینه برق مصرفی بالا.
– در صورت قطع برق، عملکرد دستگاه متوقف میشود.
طراحی و عملکرد
– ترکیبی از دو یا چند سیستم (مثلاً هوایی + الکتریکی یا آبی + هوایی ).
– در شرایط مختلف به صورت خودکار از بهترین منبع حرارتی استفاده میکند.
– انعطافپذیری بالا در شرایط آبوهوایی مختلف.
– کاهش مصرف انرژی در مقایسه با مدلهای تک منظوره.
– هزینه اولیه بالاتر.
– پیچیدگی بیشتر در تعمیر و نگهداری.
| نوع ویپرایزر | منبع حرارت | مزیت اصلی | معایب اصلی |
| آبی | آب گرم | راندمان بالا | مصرف انرژی زیاد |
| هوایی | هوای محیط | کم مصرف | محدودیت در هوای سرد |
| الکتریکی | برق | دقت کنترل بالا | هزینه برق بالا |
| ترکیبی | چندمنظوره | انعطاف پذیری | قیمت بالاتر |
– مخزن با آب پر شده و توسط هیترهای الکتریکی یا سیستم بخار تا دمای 60-80°C گرم میشود.
– ترموستات دما را ثابت نگه میدارد.
– گاز مایع (مثل LNG یا اکسیژن مایع) با فشار وارد کویل های مسی/استنلس استیل مارپیچی میشود.
– کویلها درون آب غوطه ورند.
– حرارت آب از طریق دیواره کویل به گاز منتقل میشود.
– انتقال حرارت از نوع هدایتی-جابجایی است.
– گاز مایع با جذب گرمای نهان تبخیر (Latent Heat) به فاز گازی تبدیل میشود.
– در LNG، هر کیلوگرم حدود 510 kJ انرژی جذب میکند.
– گاز تبخیر شده از شیرهای تنظیم فشار عبور میکند.
– فشارسنج و شیرهای اطمینان فشار را کنترل میکنند.
– در صورت قطع برق، آب به تدریج سرد شده و راندمان کاهش مییابد.
– در طراحی های جدید از پمپ های سیرکولاسیون آب برای یکنواختی دما استفاده میشود.

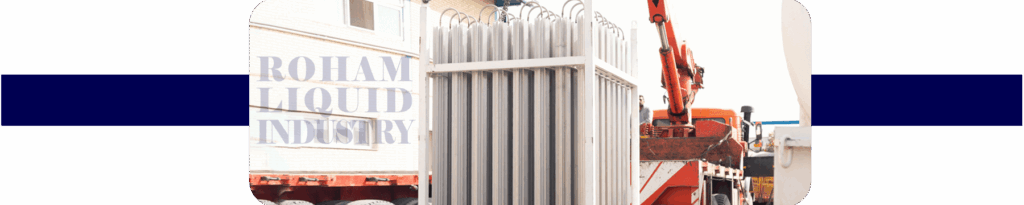

– پره های آلومینیومی بزرگ (فین ها) سطح تماس با هوا را تا ۱۰ برابر افزایش میدهند.
– در برخی مدل ها فن برای جریان اجباری هوا وجود دارد.
– گاز مایع در لوله های مرکزی (معمولاً از جنس آلومینیوم آلیاژی) جریان مییابد.
– حرارت از طریق دیواره لوله ها به گاز منتقل میشود.
– در دمای زیر صفر، رطوبت هوا روی پره ها یخ میزند.
– مدلهای پیشرفته دارای سیکل ذوب یخ اتوماتیک با گرمکن الکتریکی هستند.
– گاز مایع با جذب ۲۰۰-۴۰۰ kJ/kg انرژی (بسته به نوع گاز) تبخیر میشود.
– در اکسیژن مایع، دمای تبخیر -۱۸۳°C باید تأمین شود.
– شیرهای فشارشکن گاز خروجی را تنظیم میکنند.
– در برخی سیستم ها مبدل حرارتی ثانویه برای افزایش راندمان وجود دارد.
– زاویه پرهها معمولاً ۶۰ درجه برای حداکثر جذب حرارت.
– در مناطق مرطوب از پوشش هیدروفوبیک برای جلوگیری از یخ زدگی استفاده میشود.
– المنتهای مقاومتی (کویلهای نیکروم یا کارتریج هیتر) تا ۲۰۰-۴۰۰°C گرم میشوند.
– توان مصرفی معمولاً ۳-۱۵ kW بسته به ظرفیت.
– در مدلهای کویلی، گاز مایع مستقیماً با المنت تماس دارد.
– در مدلهای صفحهای، حرارت از طریق صفحات استیل ضدزنگ منتقل میشود.
– ترموکوپلهای PT100 دمای خروجی را با دقت ±۱°C کنترل میکنند.
– PLCها امکان برنامه ریزی سیکل های گرمایش را فراهم میکنند.
– زمان تبخیر بسیار کوتاه (معمولاً زیر ۱ دقیقه).
– در اکسیژن پزشکی، دمای خروجی به دقت ۲۱±۲°C کنترل میشود.
– قطع خودکار در صورت افزایش فشار یا دما.
– محافظت در برابر Dry-Fire (کارکرد بدون سیال).
– در مدلهای صنعتی از سیستمهای سه فاز ۴۸۰V استفاده میشود.
– راندمان حرارتی معمولاً ۹۵-۹۸%.
– در شرایط عادی از هوای محیط استفاده میکند.
– در دمای زیر ۵°C، هیترهای الکتریکی کمکی فعال میشوند.
– مخزن آب با گرمکن پشتیبان (الکتریکی/گازی).
– در صورت خرابی یک سیستم، سیستم جایگزین فعال میشود.
– سنسورهای دما/فشار منبع حرارت بهینه را انتخاب میکنند.
– در LNG، معمولاً ترکیب هوایی (تابستانه) و آبی (زمستانه).
– در مصرف پایین فقط از هوایی استفاده میکند.
– در پیک مصرف، سیستم الکتریکی وارد مدار میشود.
– کاهش ۴۰-۶۰% مصرف انرژی نسبت به سیستمهای تک منظوره.
– قابلیت کارکرد در دمای -۴۰°C تا +۵۰°C.
| نوع ویپرایزر | مکانیسم اصلی | ضریب انتقال حرارت (W/m²K) | زمان تبخیر (LNG لیتر/دقیقه) |
| آبی | جابجایی اجباری آب | ۵۰۰-۱۲۰۰ | ۲۰-۵۰ |
| هوایی | جابجایی طبیعی/اجباری هوا | ۵۰-۱۵۰ | ۵-۱۵ |
| الکتریکی | هدایت گرمایی مستقیم | ۸۰۰-۲۰۰۰ | ۳۰-۱۰۰ |
| ترکیبی | چند مکانیسمی | متغیر | ۱۵-۶۰ |
نکته: در ویپرایزرهای هوایی، ضریب انتقال حرارت در صورت استفاده از فن تا ۳ برابر افزایش مییابد.
– تبخیر LNG در پایانه های واردات/صادرات گاز طبیعی مایع
– تأمین گاز شهری در ایستگاههای تقلیل فشار (City Gate Stations)
– تبخیر پروپان و بوتان در پالایشگاههای گاز مایع (LPG)
– سیستمهای مرکزی اکسیژن بیمارستانها (دمای پایدار ۲۱±۲°C)
– تأمین گاز ازت مایع در بانکهای خون و آزمایشگاههای تحقیقاتی
– سیستمهای استریلیزاسیون با اتیلن اکساید
– پایگاههای ذخیره اکسیژن مایع برای سیستمهای تنفسی زیردریایی ها
– تأمین هیدروژن مایع در مراکز تحقیقات هوافضا
– تأمین گازهای صنعتی در کارخانه های جوشکاری (اکسیژن، آرگون، CO₂)
– سیستمهای نیتروژن مایع در صنایع الکترونیک (تولید نیمه هادی ها)
– خطوط تولید شیشه و فلزات غیرآهنی
– سیستمهای انجماد سریع (IQF) با نیتروژن مایع
– بستهبندی اصلاح اتمسفر (MAP) در صنایع غذایی
– سردخانه های کرایوژنیک برای نگهداری واکسن ها
– ایستگاههای سوخت رسانی خودروهای گاز طبیعی (CNG)
– سیستمهای اطفاء حریق با گازهای خنثی در دیتاسنترها
– تأمین گاز در مناطق دورافتاده (معدنکاری، سکوهای دریایی)
– دستگاههای اکسیژن درمانی پرتابل و ثابت
– سیستمهای بیهوشی در اتاقهای عمل
– تولید ازن برای ضدعفونی آب و هوا
– تأمین گازهای فوق خالص در تولید تراشه های نیمه هادی
– سیستم های لایه نشانی در خلأ (PVD/CVD)
– آزمایشگاههای کالیبراسیون گازهای مرجع
– سیستم های پشتیبان در مراکز داده و بیمارستان ها
– واحدهای سیار امداد و نجات
– پایگاه های نظامی با نیاز به راه اندازی سریع
– نیروگاههای سیکل ترکیبی (CCPP)
– پایانه های چندمنظوره LNG با نوسانات فصلی
– شبکه های توزیع گاز صنعتی در مناطق با آب و هوای متغیر
– تأسیسات ذخیره گاز استراتژیک کشورها
– پایگاه های فضایی با نیاز به قابلیت اطمینان بالا
– سیستم های پشتیبان بیمارستان های بزرگ
– کشتی های حمل LNG (با ترکیب سیستم های هوایی و آب دریا)
– واحدهای تولید هیدروژن سبز
– مراکز تحقیقات مواد ابررسانا
– مصرف بالا → ویپرایزر آبی
– مصرف متوسط → هوایی
– مصرف دقیق و کم → الکتریکی
– مناطق سردسیر → ترکیبی/الکتریکی
– مناطق معتدل → هوایی
– کاربردهای پزشکی → الکتریکی با کنترل دقیق
– صنایع سنگین → آبی با ظرفیت بالا
– سرمایه گذاری اولیه کم → هوایی
– بهینه سازی مصرف انرژی → ترکیبی
این تقسیم بندی نشان میدهد که هر نوع ویپرایزر برای طیف خاصی از کاربردها بهینه سازی شده و انتخاب نادرست میتواند منجر به کاهش راندمان یا افزایش هزینه های عملیاتی شود.
الف) بهینه سازی انتقال حرارت:
– استفاده از کویلهای فیندار (Finned Coils) برای افزایش 30-50% سطح انتقال حرارت
– افزودن نانوذرات اکسید فلزی (Al₂O₃، CuO) به آب برای بهبود ضریب هدایت حرارتی تا 40%
– نصب میکسرهای جریان گردابی برای جلوگیری از لایهبندی دمایی آب
ب) کنترل هوشمند:
– پیاده سازی سیستمهای PID پیشرفته با الگوریتم های تطبیقی
– استفاده از حسگرهای جریان حرارتی (Heat Flux Sensors) برای مانیتورینگ لحظهای
– به کارگیری پیشگرمکن گاز مایع با بازیابی حرارت از گاز خروجی
ج) نگهداری پیشگیرانه:
– شستشوی شیمیایی دورهای با محلول های اسیدسیتریک 5 برای جلوگیری از رسوب
– پوشش دهی داخلی مخزن با مواد نانوکامپوزیت ضدخوردگی
– نصب فیلترهای مغناطیسی برای جذب ذرات فلزی
الف) ارتقای طراحی حرارتی:
– بهینهسازی زاویه و تراکم پره ها با شبیه سازی CFD برای حداکثر جذب حرارت
– استفاده از مواد تغییر فاز دهنده (PCM) در پایه پره ها برای ذخیره حرارت
– نصب پرده های هوشمند جهت محافظت از بادهای سرد زمستانی
ب) سیستم های ضد یخ پیشرفته:
– پیاده سازی سیکل معکوس گرمایش با استفاده از گاز گرم خروجی
– استفاده از گرمکن های القایی (Induction Heaters) در کانال های اصلی
– پوشش سوپرهایدروفوبیک روی پره ها برای جلوگیری از چسبندگی یخ
ج) یکپارچه سازی انرژی:
– اتصال به سیستم های بازیافت حرارت (HRSG) در واحدهای صنعتی
– نصب توربین های بادی کوچک برای تأمین برق فن های کمکی
– استفاده از سایبان های خورشیدی با پنل های PV/T برای تأمین انرژی کمکی
الف) بهینه سازی مصرف انرژی:
– جایگزینی المنت های PTC (Positive Temp. Coefficient) با راندمان 99%
– پیاده سازی سیستم های PWM برای کنترل دقیق توان حرارتی
– استفاده از سوپرکاپاسیتورها برای مدیریت پیک مصرف
ب) ارتقای ایمنی:
– نصب حسگرهای فیبر نوری برای تشخیص نقاط داغ (Hot Spots)
– پیاده سازی سیستم خنک کاری دوگانه (آبی-هوایی) برای المنت ها
– استفاده از آلیاژهای مقاوم به خزش در دمای بالا برای کویل ها
ج) هوشمندسازی:
– اتصال به سیستم های پیشبینیکننده خرابی (PdM) مبتنی بر IoT
– استفاده از الگوریتم های یادگیری ماشین برای بهینه سازی سیکل های کاری
– پیادهسازی کنترلرهای چندمتغیره با فیدبک فشار-دما-جریان
الف) مدیریت هوشمند انرژی:
– استفاده از الگوریتم های تصمیم گیری فازی برای انتخاب منبع حرارتی
– پیاده سازی سیستم های ذخیره انرژی حرارتی (TES) با نمک های مذاب
– به کارگیری مبدله ای حرارتی کاسکاد برای بازیابی حرارت پل های
ب) یکپارچه سازی سیستم ها:
– طراحی مدارهای هیدرولیک هوشمند با شیرهای کنترل سروو
– استفاده از سیستم های SCADA پیشرفته با قابلیت پیش بینی بار
– پیاده سازی ساختار مدولار برای تعویض سریع اجزا
ج) بهینه سازی هزینه:
– تحلیل LCOE (Levelized Cost of Energy) برای هر حالت کاری
– استفاده از مواد کامپوزیتی سبکوزن در ساختار اصلی
– پیاده سازی استراتژی های تعمیرات مبتنی بر ریسک (RBM)
– پوشش های نانوساختار گرافنی برای افزایش انتقال حرارت
– نانوسیالات حاوی نانولوله های کربنی در سیستم های آبی
– سیستم های دیجیتال توئین برای شبیه سازی رفتار حرارتی
– الگوریتم های ژنتیک برای بهینه سازی هندسه پره ها
– اتصال به سیستم های زمین گرمایی (Geothermal)
– استفاده از گرمای اتلافی واحدهای صنعتی مجاور
– تولید کویل های با طراحی بهینه توپولوژیک
– ساخت پره های با ساختار مشبک برای کاهش وزن
————————————————–
